SUNGMUN? 推出T系列旋轉式撥碼開關：創新方形+圓形基座設計，獲國際雙認證

深圳子庚科技有限公司作為官方授權代理，隆重推薦 SUNGMUN? T系列旋轉編碼開關。該產品采用突破性的方形與圓形復合基座設計，在緊湊結構中實現精準可靠的檔位控制，專為工業控制、儀器儀表等高要求場景優化。

產品核心優勢：

? 創新結構：方形基座穩固安裝 + 圓形旋鈕人性化操作，提升設備集成性與用戶體驗

? 國際認證：通過ISO 9001質量管理體系與ISO 14001環境管理體系一體化認證

? 環保合規：全面符合ROHS指令有害物質限制標準

? 持久性能：精密機械結構確保長壽命與高穩定性

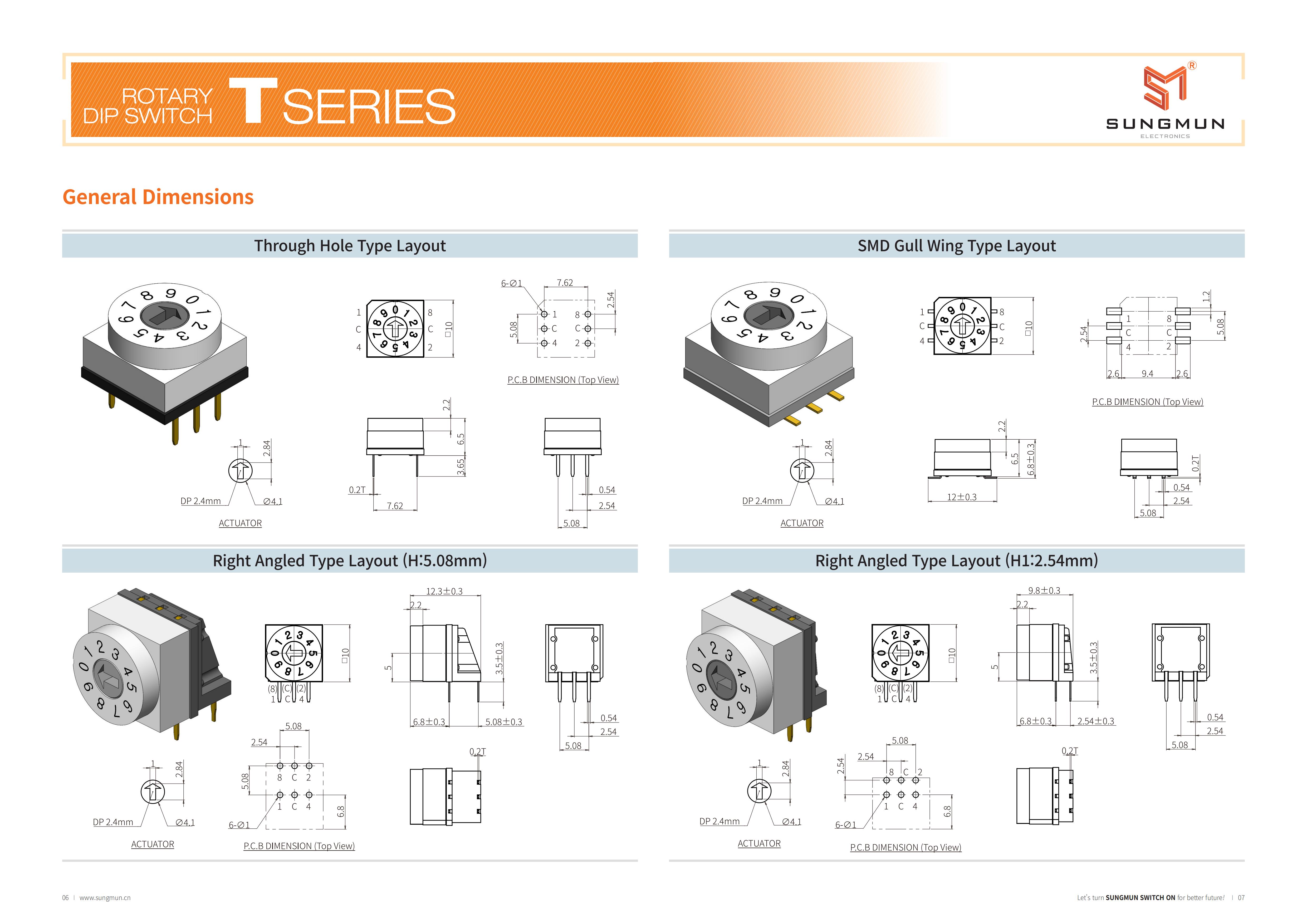

尺寸與結構

基座類型：

圓形+方形復合基座（高度6.5mm）18

方形基座（高度6.5mm/3.65mm/4.5mm）39

安裝方式：

SMT貼片（10×10×6.5mm）1

THT直插（7.4×7.4×3.65mm）3

引腳配置：

3×3插針（標準DEC/BCD編碼）14

4×1版本（八邊形/方形基座）9

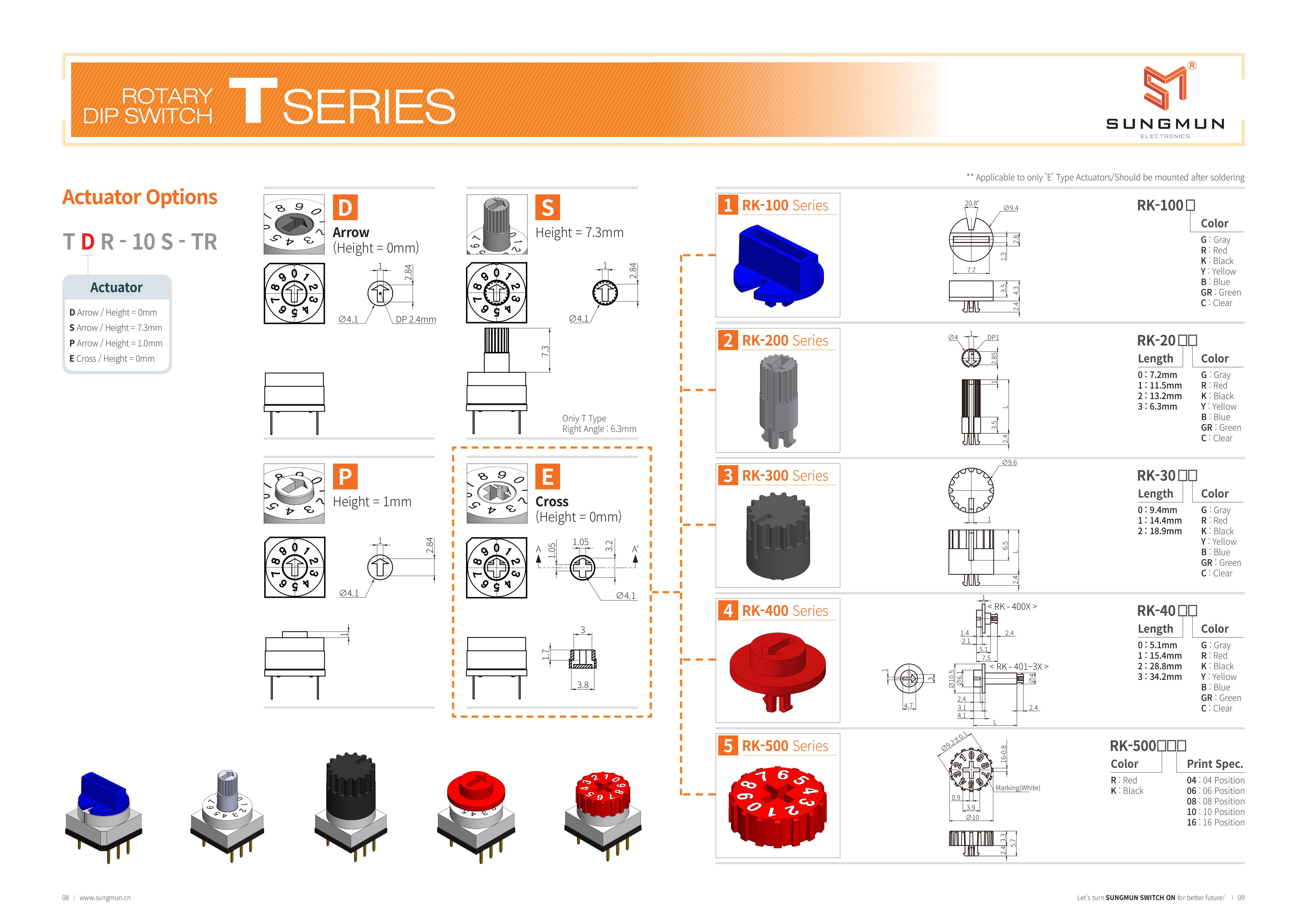

執行器選項

類型 高度 適用場景

開槽軸頭 0/3.2/7.3 精密儀器（需防誤觸）

帶孔軸/主軸 4.2/4.5 車載設備（高頻操作）

箭頭型 3.0/7.3 工業控制面板（視覺導向）

注：特殊執行器（如"E型"）支持定制代碼（RK系列）48

電氣性能

觸點阻抗：≤80mΩ（鍍金銅片觸點）14

負載能力：0.2A/42V DC（電阻負載）1

絕緣電阻：≥100MΩ38

耐壓強度：300V AC/1分鐘4

二、產品系列與型號解析

T系列子型號對比

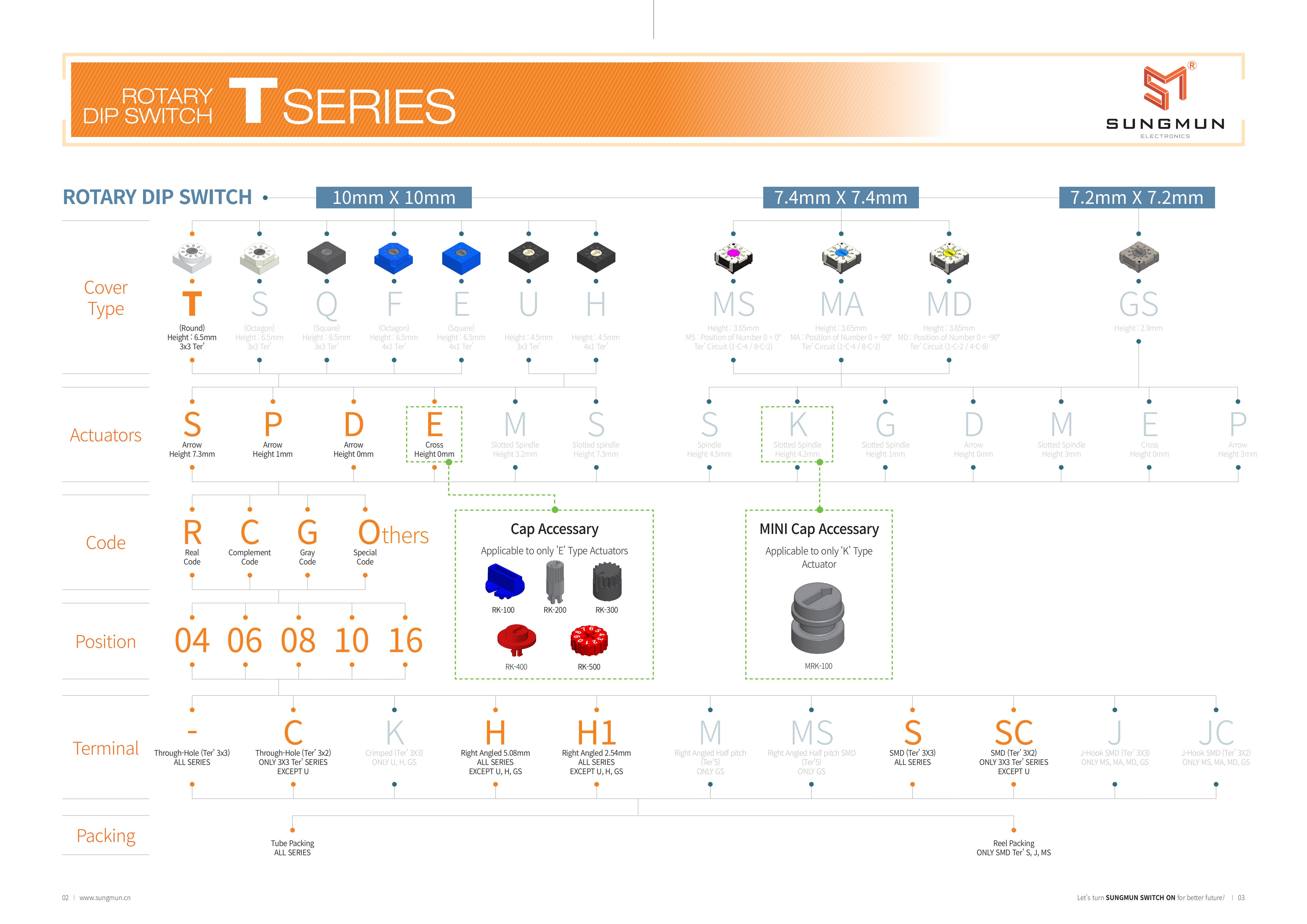

型號前綴 基座方向 0°位置定義 典型型號示例 適用電路

MS 標準直角 0° MSDR-10H 1-C-2/4-C-8（DEC）

MA 直角（-90°） -90° MADR-10C 1-C-4/8-C-2（BCD）

MD 直角（-90°） -90° MDDG-16H 格雷碼/補碼

GS SMD貼片 定制 MSSG-16H（IP67） 高密度PCB設計

終端類型代碼：

H：直角引腳（間距5.08mm）

H1：緊湊直角（間距2.54mm）8

JC/SC：SMD貼片（3×3/3×2引腳）3

三、技術優勢

耐久與環境適應性

壽命：25,000次操作（700gf扭矩）48

溫度范圍：-40℃~+125℃（軍用級寬溫）39

防護等級：IP67防塵防水（硅橡膠密封）48

安全認證

符合ROHS指令（無鉛鍍層）18

材料認證：UL94V-0阻燃外殼（PBT材質）48

定制化支持

柄高定制：0mm（嵌入式）、3mm（標準）、7mm（高操作力場景）29

編碼類型：支持DEC、BCD、格雷碼及補碼輸出48

四、典型應用場景

工業控制：PLC信號切換、儀器儀表檔位選擇（如時間繼電器）24

通信設備：對講機調頻開關、CCTV地址編碼器48

消費電子：家電編碼器（烤箱檔位）、車載影音控制器89

能源系統：太陽能控制器、UPS電源參數設置4

訂購信息：

包裝：管裝（70~150件/管）或卷裝（SMD專用）

代理渠道：深圳子庚科技（官方授權，支持樣品申請）

交期：4-6周（月產能100,000件）

SUNGMUN T系列執行器選型指南

一、RK系列執行器核心參數對比

三、型號與編碼對應關系

開關型號 默認編碼 可定制編碼 執行器兼容性

TDR-10S-TR 實碼 格雷碼 RK-100箭頭型

MSSG-16H 格雷碼 伽羅瓦碼(CI24-8) RK-500刻度盤

MADR-04C 04位置實碼 補碼 RK-200扁平型

MDDG-08H標準格雷碼實碼+補碼雙輸出

高振動環境（車載/航空）

→ 優選 通孔(3×3) + 波峰焊（焊點抗剪強度≥20N）

空間受限場景（智能穿戴設備）

→ 選擇 SC封裝（3×2引腳，占板面積7.4×5.1mm）

高熱負載設備（電源模塊）

→ 推薦 H封裝（5.08mm間距，散熱通道更優）

自動化生產

→ 首選 S封裝（兼容回流焊，峰值溫度260℃）

通孔（尺寸 3x3）

通孔（插針腳位3x2）S 封裝 鷹翼型（插針腳位 3x3）SC 封裝 鷹翼型（插針腳位3x2）H 右角型 5.08 毫米 H1 右角型 2.54 毫米
