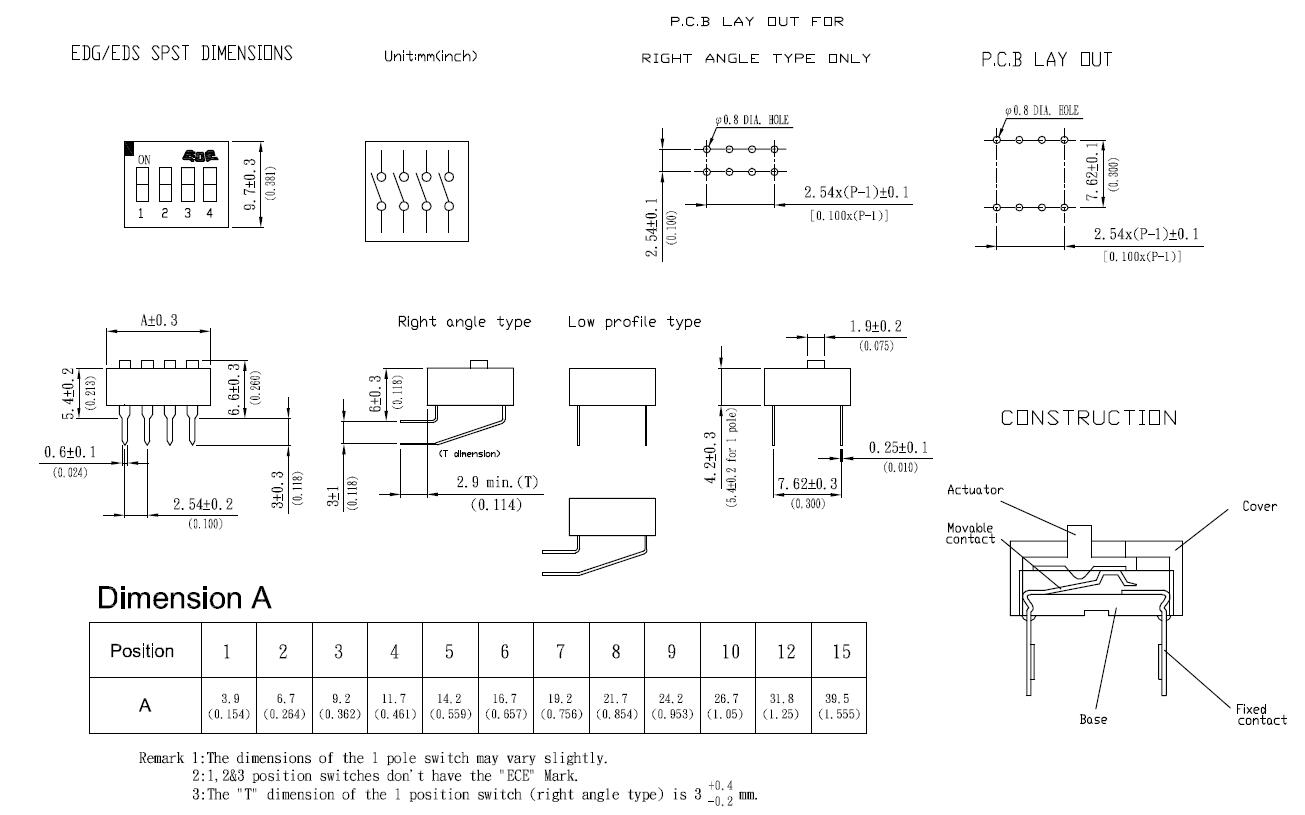

如果客戶之前用指撥開關，并目前想用旋轉編碼開關來替代的話，可能需要客戶改PCB板線路。因為，指撥開關在客戶使用過程中，根據需求來調解每個檔位，例如：客戶想控制4個功能，或者8個功能，根據需求選型4檔或8檔。它的編碼方式比較單存，每調解一個檔位，只能讓相應的兩個引腳開/關。撥碼開關的缺點是客戶想控制更多功能，需求的檔位數就越多，這樣指撥開關暫用的PCB板面積就越大。以下是撥碼開關的設計電路圖：

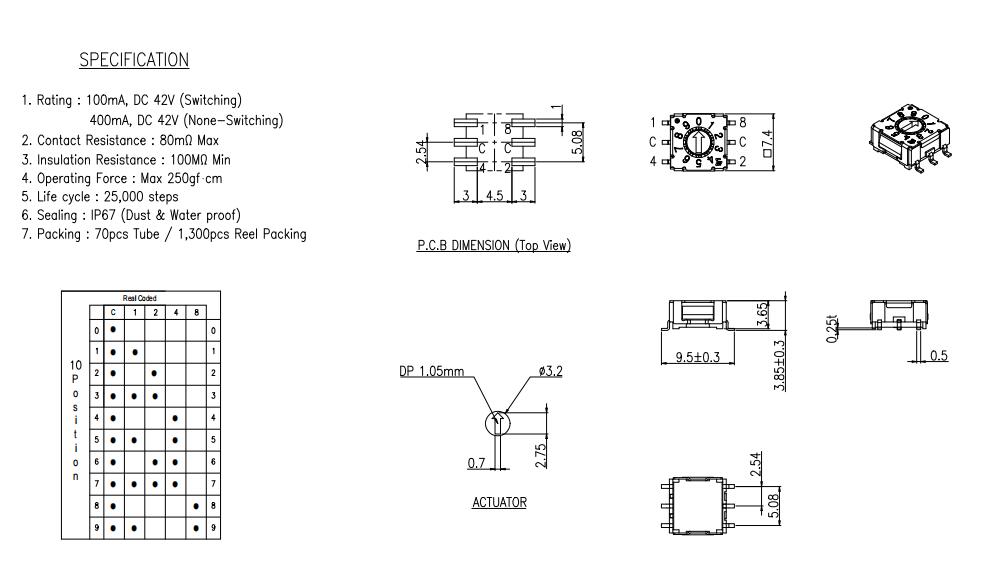

而旋轉編碼開關，客戶可以根據它的編碼方式來設計PCB板線路，最常用的就是BCD二進制編碼方式R code(正碼)。不管客戶選用多少檔位，開關暫用PCB板的面積始終如一。需要我將推薦兩種旋柄，D平柄和S高柄，10位和16位旋轉編碼開關。
SDR-16H廣泛應用在一體攝像機，電視電話會議系統，高端音箱設備，以及電力設施發電機自動電壓調節器，發動機調速器，控制器等相關電子電工行業配套設備。
