PCB 鍋?zhàn)衅副P設計

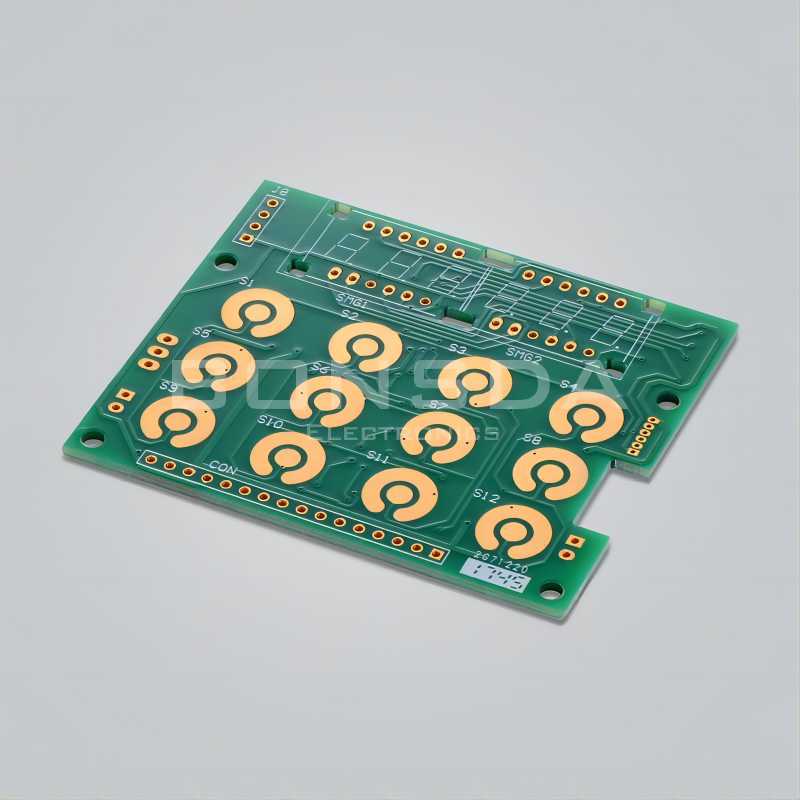

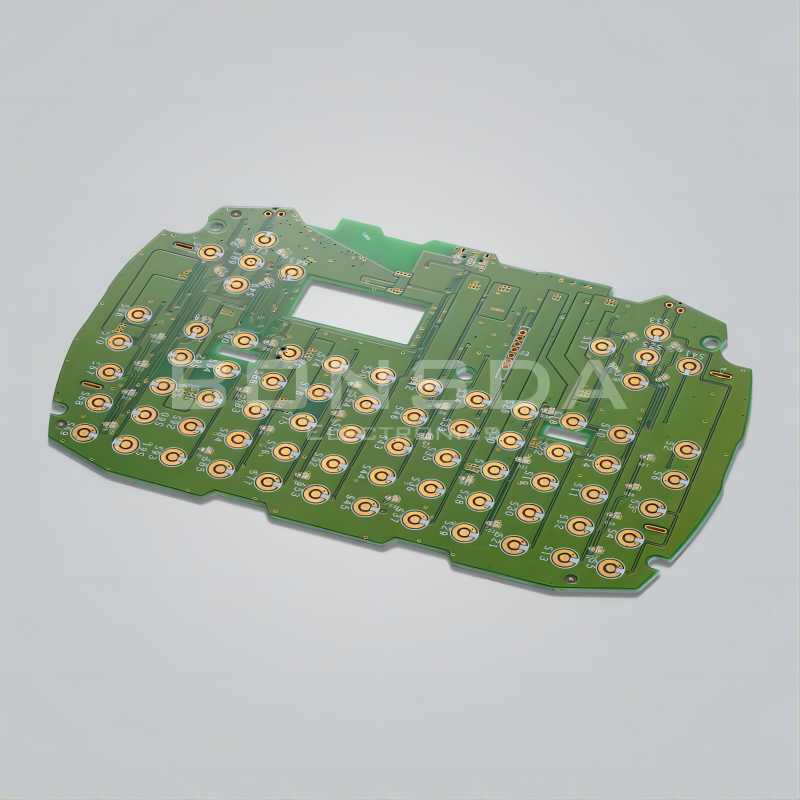

三角形 橢圓形 圓形 四腳十字形鍋?zhàn)衅梢园惭b在各種開關表面，包括單面或雙面印刷電路板、柔性電路和薄膜開關面板。

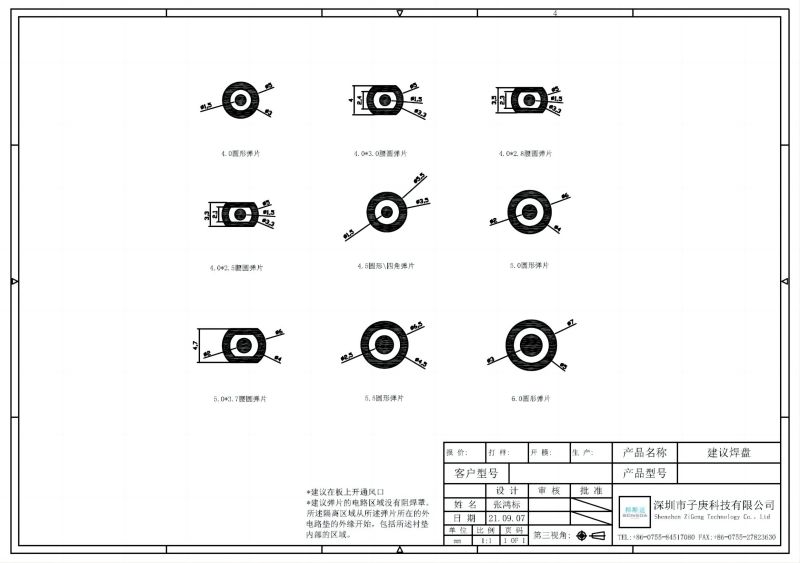

以上產品圖形代表多種可能布局中的一種，客戶將負責P.C.B.布局的最終設計。圓形鍋?zhàn)衅_關是為滿足電路板應用的獨特要求而設計的。能成功在產品設備應用設計圓形鍋?zhàn)衅_關，工程設計也需要了解金屬圓形鍋?zhàn)衅_關的電鍍、通風和執行器解決方案的復雜性。這些對于確保電子設備的可靠電氣連接和高效功能至關重要。無論您是工程師、設計師還是制造商，我們都可以指導您完成下一個項目獨特的電鍍、排氣和執行機構要求。

通風在電路設計中，空氣的運動被稱為“通風（排氣槽）”，對于圓形鍋?zhàn)衅_關的正常工作非常重要。缺乏排氣槽可能會對開關的感覺和功能造成不利影響。雖然排氣槽并非對每個鍋?zhàn)衅存I都是絕對必要的，但在幾乎所有應用中都是有必要的，以防不會出現個別按鍵的不靈。當圓頂被壓下時，彈片下面的空氣需要排出。為了避免在啟動時壓縮圓頂下方的空氣無法排出，建議設置通風通道（排氣槽）。圓頂?shù)耐L(fēng)可以通過多種不同的方式實現。通風通道可以通過間隔層從一個圓頂延伸到另一個圓頂。鍋?zhàn)袌A頂陣列可以通過聚酯材料（PET膠材)進行頂部通風，通氣通道也可以穿過板，如果不對圓頂進行適當?shù)耐L(fēng)，將導致觸覺反應的不靈敏甚至無功能，帶通孔的單面PCB帶通孔雙面PCB也可以起到排氣的作用。
