圓形鍍鎳鍋仔片 帶3觸點防塵金屬彈片
常用材料：SUS301、SUS304
表面處理：鍍鎳、鍍銀、鍍金
手感：標準手感：45-55%、低手感：30-45%、高手感：50-75%
接觸電阻：鍍金＜鍍銀＜鍍鎳＜不銹鋼＜1Ω
壽命測試：大于50萬次
彈片頂點：無頂點、1個頂點、3個頂點、4個頂點、5個頂點、中間通孔
圓形彈片（鍋仔片）基本特點：
凹面設計：按壓后導通，提供清晰的按壓反饋，增強結構強度和耐用性。
多種形狀和厚度：形狀：圓形、十字形、方形等。
厚度：0.05mm到0.15mm之間。
表面鍍層：
鍍鎳：提供良好耐腐蝕性和導電性。
鍍金：提供高導電性和耐腐蝕性，適用于高精度和高可靠性需求。
高彈性材料：
通常采用不銹鋼或高彈性合金材料，確保長時間使用后保持良好彈性和導通性能。
多種尺寸直徑：4mm、5mm、6mm、7mm、8mm、8.4mm、8.5mm、10mm、12.2mm、14mm、16mm、20mm等。
特殊優勢：高靈敏度，按壓操作反應迅速，提高設備響應速度。
長壽命：設計壽命可達數百萬次按壓循環，適用于頻繁按壓的應用。
低接觸電阻：保證電氣連接穩定性和可靠性。
一致性好：精密制造工藝確保尺寸和性能一致性，提升產品可靠性。
明顯的觸覺反饋：提供明確的按壓反饋，提升用戶操作體驗。
耐用性強：采用耐腐蝕材料，具備良好的抗環境變化能力和耐用性。
防護設計：一些型號具備防塵、防水功能，適用于特殊應用場景。
多種安裝方式：可使用粘貼、焊接等方式安裝，適應不同設備需求。
組合應用：可以與PET、PCB等基板材料結合，形成復雜的開關結構，滿足不同設計需求。
應用范圍：
電子設備：遙控器、手機、鍵盤、數碼相機等。
工業控制：控制設備、工業機器人、AI產品等。
醫療設備：高精度和高可靠性需求的醫療設備。
家用電器：需要按鍵控制的家用電器。
汽車電子：汽車控制系統和其他電子部件。

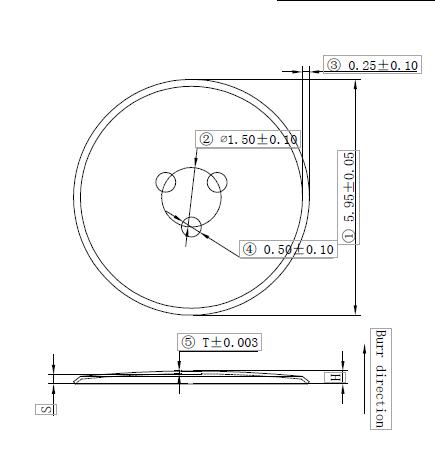

| 產品圖 | 型號 | 直徑 | 規格書 | 高度 | 點狀 | 使用壽命 | 行程 | 操作力度 | 樣品申請 |
 |
SD-X6C13-3D-DN | 59.5±0.05mm | |
0.28±0.03mm | 下凸點 3 dimples | 1000000(cycles) | 0.21±0.03mm | 130±20gf |
詳情規格
 產品型號：SD-X6C13-3D-DN
|
|
|
SD-X6C16-3D-DN | 59.5±0.05mm | |
0.29±0.03mm | 下凸點 3 dimples | 1000000(cycles) | 0.22±0.03mm | 160±20gf |
詳情規格
產品型號：SD-X6C16-3D-DN
|
|
|
SD-X6C18-3D-DN | 59.5±0.05mm | |
0.30±0.03mm | 下凸點 3 dimples | 1000000(cycles) | 0.23±0.03mm | 180±20gf |
詳情規格
產品型號：SD-X6C18-3D-DN
|
|
|
SD-X6C20-3D-DN | 59.5±0.05mm | |
0.31±0.03mm | 下凸點 3 dimples | 1000000(cycles) | 0.24±0.03mm | 200±20gf |
詳情規格
產品型號：SD-X6C20-3D-DN
|
|
|
SD-X6C22-3D-DN | 59.5±0.05mm | |
0.32±0.03mm | 下凸點 3 dimples | 1000000(cycles) | 0.25±0.03mm | 220±20gf |
詳情規格
產品型號：SD-X6C22-3D-DN
|
電子開關應用領域涵蓋了家居、商業、汽車、電子產品和工業等多個領域
