四腳鍍金彈片 帶1觸點鍋仔片
品名：四角彈片、十字形鍋仔片
材質：SUS301
電鍍：鍍鎳、鍍銀、鍍金
直徑：4mm、5mm、6mm、7mm、8mm、8.4mm、8.5mm、10mm、12.2mm、14mm、16mm、20mm等。
力度：100g-1000g等
阻值：鍍金＜鍍銀＜鍍鎳＜不銹鋼＜1Ω
觸點：無頂點、1個頂點、上凸點、中通孔（通孔直徑2.2mm,3.0mm,4mm)
1.四腳支撐：十字形鍋仔片有四個腳做支撐，確保穩定的按壓和回彈性能，提高按鍵的可靠性和耐久性。
2.靈敏度高：對按壓操作反應迅速，能夠快速完成導通或斷開的操作。
3.長壽命：設計壽命通?？蛇_(dá)數百萬次按壓循環，適用于需要頻繁按壓的應用。
4.低接觸電阻：使用優質導電材料制造，接觸電阻低，保證電氣連接的穩定性。
5.一致性好：通過精密制造工藝，確保每個金屬彈片在尺寸和性能上的一致性。
6.明顯的觸覺反饋：按壓時提供明確的觸覺反饋，提升用戶操作體驗。
7.耐用性強：采用不銹鋼等耐腐蝕材料，具備良好的抗環境變化能力和耐用性。
8.四角彈片工作原理是以彈片頂部圓頂為主界面,向外延伸的四腳為支撐，當主界面受到操作者的壓力時，主界面中心位置的圓頂接觸到線路上的PAD，其后與四腳再形成回路，從而產生導通現象。廣泛應用于PAM4誤碼儀、覆蓋誤碼儀、多通道相參信號源、微波模擬信號源、信號采集回放、射頻采集記錄回放系統、微波上下變頻器、多通道矢量源等。
| 產品圖 | 型號 | 直徑 | 規格書 | 高度 | 點狀 | 使用壽命 | 行程 | 操作力度 | 樣品申請 |
 |
SD-X84A20-1D-DJ | 8.40 +0 /-0.15mm | |
0.48±0.05mm | 下凸單點 1 dimple | 500000（cycles） | 0.40±0.05mm | 200±20gf |
詳情規格
 產品型號：SD-X84A20-1D-DJ
|
|
|
SD-X84A26-1D-DJ | 8.40 +0 /-0.15mm | |
0.53±0.05mm | 下凸單點 1 dimple | 500000（cycles） | 0.45±0.05mm | 260±20gf |
詳情規格
產品型號：SD-X84A26-1D-DJ
|
|
|
SD-X84A28-1D-DJ | 8.40 +0 /-0.15mm | |
0.54±0.05mm | 下凸單點 1 dimple | 500000（cycles） | 0.46±0.05mm | 280±20gf |
詳情規格
產品型號：SD-X84A28-1D-DJ
|
|
|

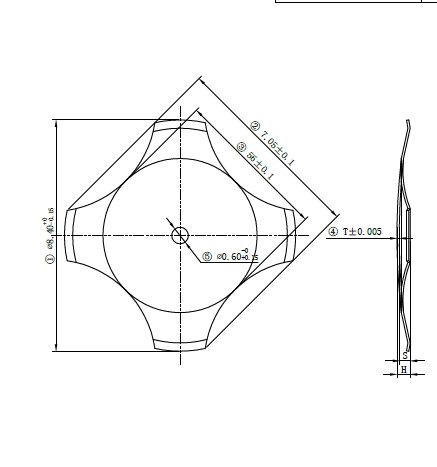

SD-X84A32-1D-DJ | 8.40 +0 /-0.15mm | |
0.55±0.05mm | 下凸單點 1 dimple | 500000（cycles） | 0.47±0.05mm | 320±20gf |
詳情規格
產品型號：SD-X84A32-1D-DJ
|
電子開關應用領域涵蓋了家居、商業、汽車、電子產品和工業等多個領域
