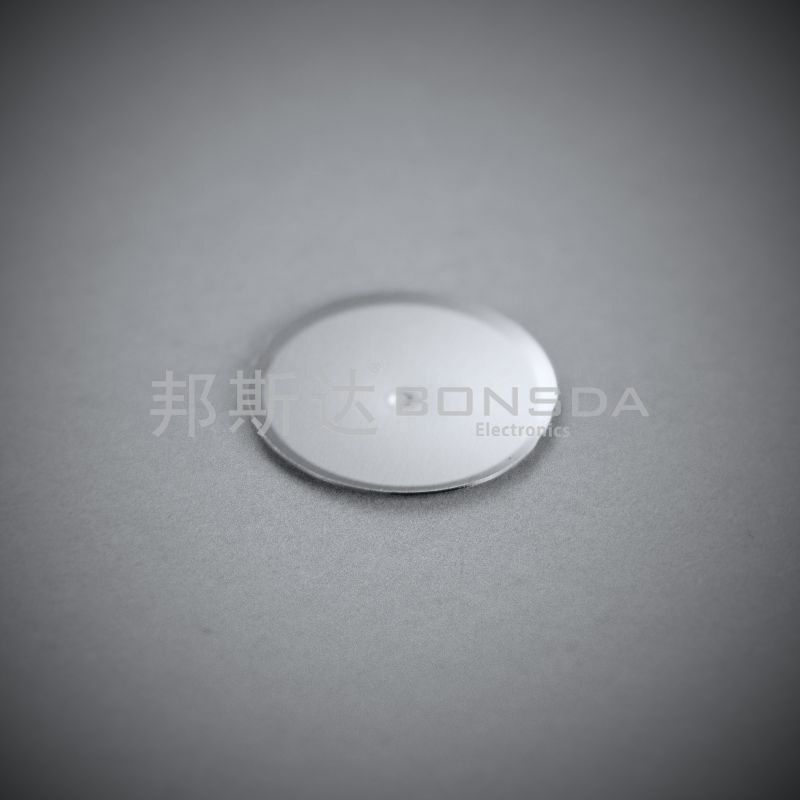

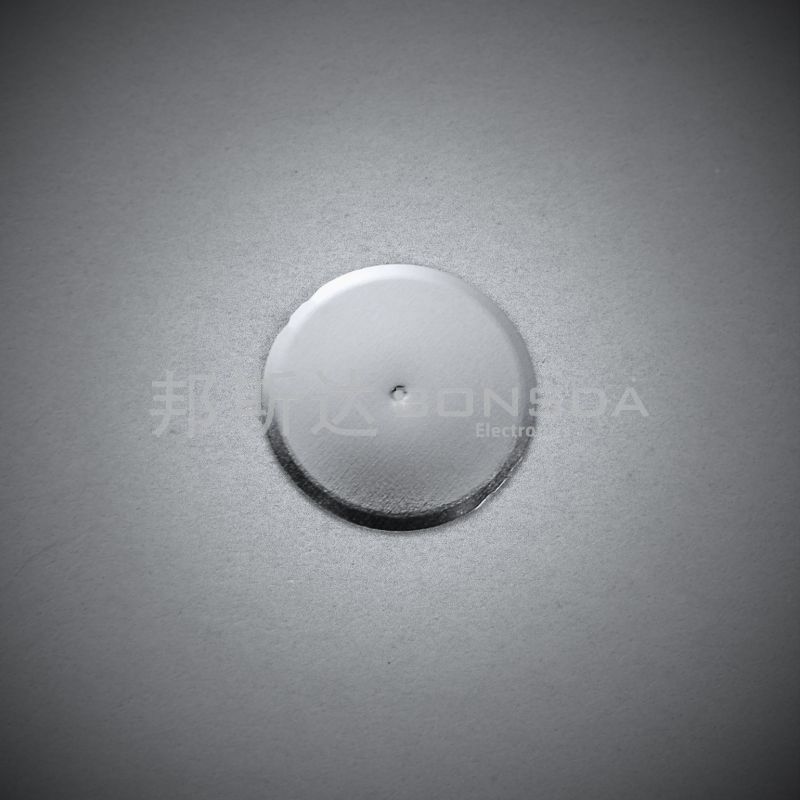

圓形5mm進口鍋仔片

鍍鎳力度160gf帶1觸點防塵金屬片鍋仔開關

產品特點

按壓鍋仔片是一種瞬時開關觸點，當與印刷電路板、柔性電路或薄膜一起使用時，它會成為常開開關。它們通過貼透明薄膜放置在印刷電路板上。

在靜止的狀態下，觸覺金屬彈片位于主要焊盤的外邊接觸。當被短暫按壓時，它們接觸并與次級路徑接觸，從而閉合電路。許多不同的形狀和力度可用于適合您的特定應用。您可以將它們用作機械開關、電觸點、觸覺開關。

薄膜開關又叫做柔性電路開關，是用柔性薄膜開關的電路層，采用電器性能良好的聚酯薄膜(PET)作為開關電路圖形的載體。由于聚酯薄膜所具有性質的影響，使得該薄膜開關具有良好的絕緣性、耐熱性、抗折性和較高的回彈性。

產品目錄下載

報價咨詢

在線留言

填寫您的聯系方式后，返回即可解鎖目錄及圖紙下載功能

驗證碼*

產品概述

特性

額定值（電阻負載）0.1A，50V DC

接觸電阻1Ω或更低

絕緣電阻10MΩ或更高

在100V交流電壓下耐電壓1分鐘

機械

工作力1.0N至2.5N

(φ4mm, φ4.5mm, φ5mm)

壽命50萬到100萬次

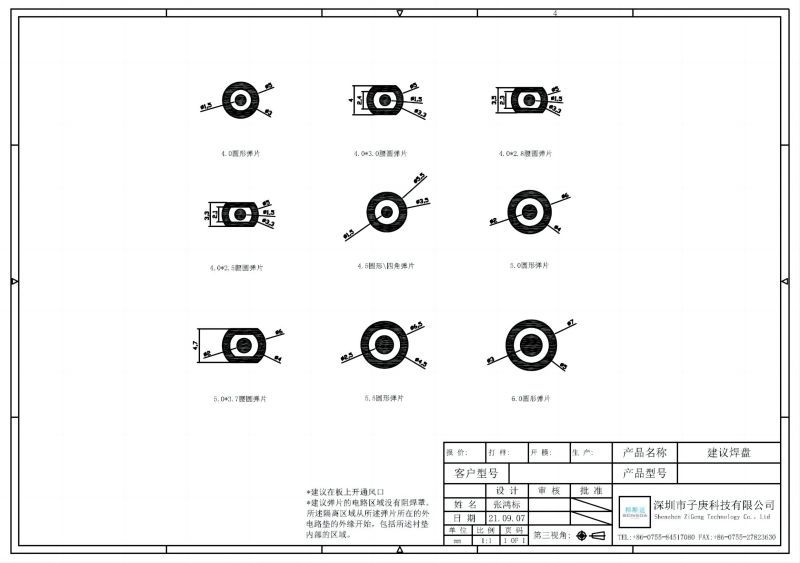

此圖形代表多種可能布局中的一種，客戶將負責P.C.B.布局的最終設計。圓頂開關是為滿足電路板應用的獨特要求而設計的。為了成功地為您的應用設計圓頂開關，您必須了解金屬圓頂開關的電鍍、通風和執行器解決方案的復雜性。這些對于確保電子設備的可靠電氣連接和高效功能至關重要。無論您是工程師、設計師還是制造商，我們都可以指導您完成下一個項目獨特的電鍍、排氣和執行機構要求。

應用

用于小型遙控器、便攜式AV設備操作、教育產品復讀機、答題搶答器、安防系統對講機、門禁設備、手機、智能手機、掌上電腦、游戲手柄、醫療產品、汽車中控系統的輸入鍵開關。

規格參數

產品圖	型號	直徑	規格書	高度	點狀	使用壽命	行程	操作力度	樣品申請
	SD-S5C16-1D-DN	5.0±0.05mm		0.23±0.05mm	1 dimple	1000000(cycles)	0.18±0.05mm	160±30gf	詳情規格產品型號：SD-S5C16-1D-DN 型號：SD-S5C16-1D-DN 腳寬：5.0±0.05mm 外徑：5.0±0.05mm 弧高：0.18±0.05mm 電壓：0.1-50V DC 電流：0.005-100mA DC 基材：SUS301Materials/T(mm)0.06 電鍍：Nickel Plating 工作溫度：+105° -40° 儲存溫度：+100° -55° 申請樣品規格書下載
